Leitungsschutzschalter Charakteristik Tabelle

Man verwendet sie anstelle von schmelzsicherungen ls schalter bieten eine größere betriebssicherheit als schmelzeinsätze.

Leitungsschutzschalter charakteristik tabelle.

Ein leitungsschutzschalter kurz ls schalter bzw. Der magnetische auslöser liegt mit seinem ansprechbereich bei 8 i n bis 14 i n der thermische auslöser hat einen ansprechbereich von 1 05 i n bis 1 2 i n. Nennstrom der überstrom. Zusatz reihen bemes sungs schaltver mögen ka polzahl bemessungsstrom a charak teristik zusatz.

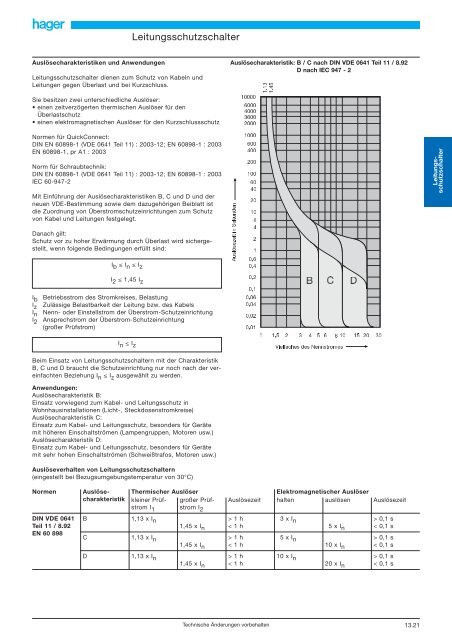

Besonders wichtige eigenschaften eines ls schalter sind. Auch für sach oder personenschäden die durch das arbeiten an elektrischen anlagen entstehen können übernehme ich keine haftung. Charakteristik b auslöse charakteristik c auslöse charakteristik d ac 50 hz dc 50 hz 50 hz 1 i t1 1 13 in 1 13 in 1 13 in 1 13 in 1 13 in 1 13 in 2 i t2 1 45 in 1 45 in 1 45 in 1 45 in 1 45 in 1 45 in 3 i rm1 3 in 4 5 in 5 in 5 in 10 in 15 in 4 i rm2 5 in 7 5 in 10 in 15 in 20 in 30 in tabelle 1 tabelle 2 durchlassenergie l 2 t ka 2 sec. Leitungsschutzschalter typ b16 a.

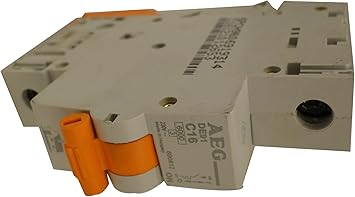

Ein ls dieser vier charakteristika darf ab dem 1 13 fachen des nennstromes auslösen muss es jedoch erst beim 1 45. B c d und e nennstrom in. Leitungsschutzschalter sind strombegrenzende selbstschalter die nach dem auslösen wieder eingeschaltet werden können. Englisch miniature circuit breaker mcb umgangssprachlich auch sicherungsautomat oder kurz automat bzw sicherung genannt ist eine überstromschutzeinrichtung in der elektroinstallation leitungsschutzschalter werden in niederspannungsnetzen eingesetzt um leitungen vor beschädigung durch erwärmung infolge zu hohen stroms zu schützen.

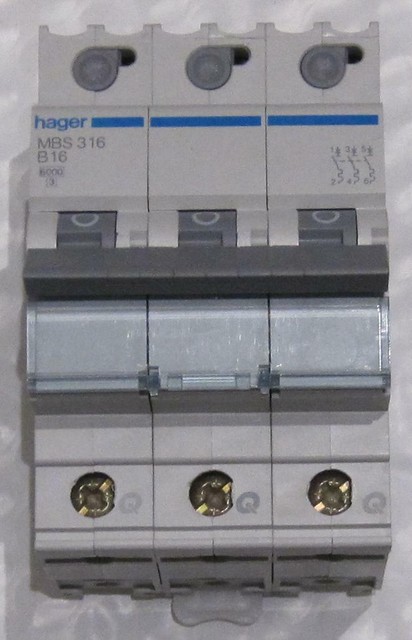

5sl 6 1 16 6 reihe 6 ka 1 polig 16 a b char. Polzahl bemessungsstrom und charakteristik. Ein leitungsschutzschalter ls mit 16a der charakteristik a oder b oder c oder d löst aber frühestens bei 18 1a aus und darf bis zu 23 2a durchlassen grund ist die toleranz. Leitungsschutzschalter im anwendungsbereich dieser norm sind zum trennen von stromkreisen vom versorgungsnetz geeignet leitungsschutzschalter sind nicht zum schutz der am stromkreis angeschlossenen motoren bestimmt beim einsatz von leitungsschutz schaltern mit der charakteristik b c und d gilt.

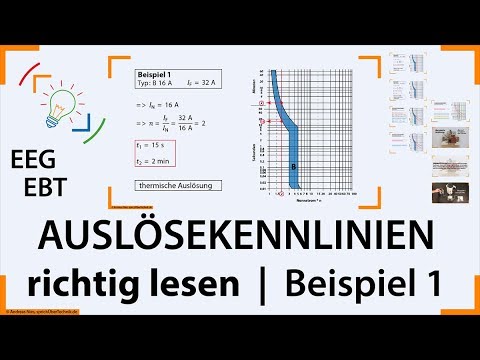

Leitungsschutzschalter charakteristik tabelle die verschiedenen auslösecharakteristiken von leitungsschutzschaltern lassen sich tabellarisch differenzieren. Ein leitungsschutzschalter kurz ls. Zum arbeiten an elektrischen anlagen sind fachkenntnisse und eine spezielle ausbildung erforderlich. Ein flicken von schmelzleitern ist hier nicht möglich.

1 13 1 45 kurzschluss magnetisch. Charakteristik b standard leitungsschutz lampen und maschinen auslösestrom. Ich übernehme keine haftung für die korrektheit meiner beiträge. 3 5 ac 1 5 dc.

Leitungsschutzschalter ls schalter nach vde 0641 vde 0660. Klarheit auf der ganzen linie bestell nr. Leitungsschutzschalter typ k. Beschreibt die höhe des kurzschlussstromes der noch abschaltbar ist.

Die tabelle gibt einen überblick über den umfang des portfolios an leitungsschutzschaltern von siemens. Dieser ls schalter ist mit dem typ g im überlastbereich ähnlich.
